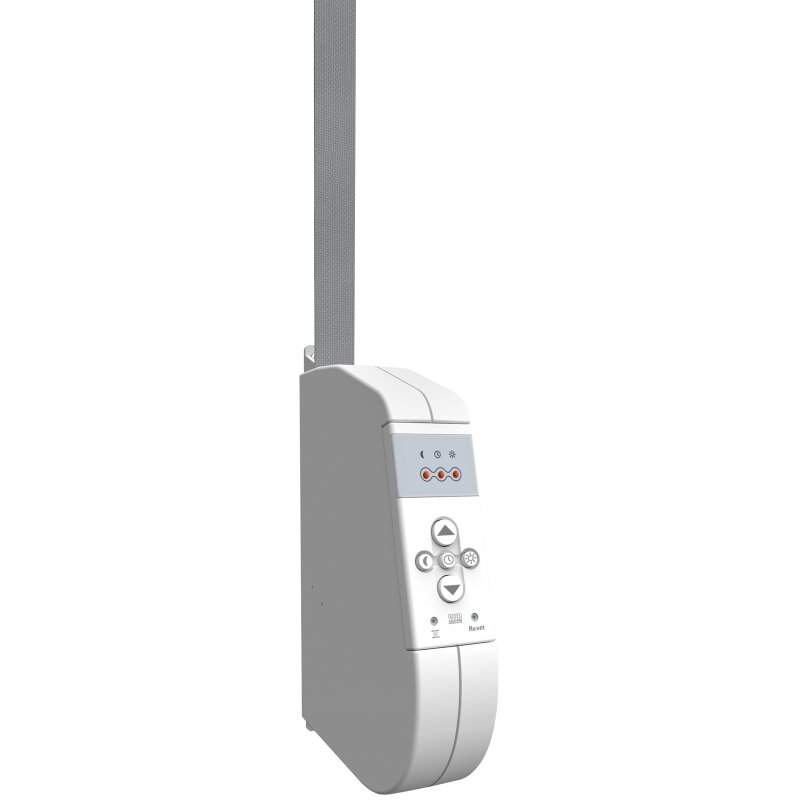

Der Funk Aufputz Schwenkwickler Standard eW930-F, eW930-F-M
Die Rauchwarnmelder-Signalauswertung ermöglicht ein automatisches Hochziehen der Rollläden und sorgt so für noch mehr Sicherheit im Brandfall. Der eW930-F-M in der Aufputzvariante verfügt über einstellbare Schaltzeiten zum Heben und Senken der Rollläden und eine interne, netzsynchrone Uhr. Über die drei LEDs werden die eingeschalteten Funktionen signalisiert. Besonders clever: die LEDs werden bei geschlossenen Rollläden automatisch dunkler. Die umfangreichen Automatikfunktionen in Verbindung mit der eUhr eU140 oder auch die Smart Home-Fähigkeit durch Mediola schaffen einen zusätzlichen Komfort.
Der Softstart und Softstopp sorgen auch in Zwischenposition für einen leisen Lauf der Rollläden. Durch unser Zubehör wie dem Sonnensensor können Sie Ihren elektrischen Gurtwickler noch smarter machen. Die Montage ist leicht durchzuführen und kommt ohne Aufstemmen der Wände sowie teure Maler- und Tapezierarbeiten aus. Unser eWickler ist daher ideal für die schnelle und unkomplizierte Nachrüstung.
- Funkgurtwickler, fernbedienbar mit WIR-Funksendern oder
Sensoren
- umfangreiche Automatikfunktionen in Verbindung mit der eUHR
eU140 oder Smart Home-fähig durch Mediola
- Rauchwarnmelder-Signalauswertung ermöglicht ein
automatisches Hochziehen der Rollladen für noch mehr
Sicherheit im Brandfall
- einstellbare Schaltzeiten zum Heben und Senken
(Schaltbefehle werden gespeichert und alle 24 h wiederholt)
- interne, netzsynchrone Uhr
- LEDs signalisieren die eingeschalteten Funktionen
- die Helligkeit der LEDs wird bei geschlossenen Rollladen
abgesenkt
- individuelle Sonnen- und Dämmerungssteuerung mit
S/D-Sensor möglich
- schonender Softstart und Softstopp, auch in
Zwischenpositionen
- elektronische Laufzeit- und Lastüberwachung zum
Schutz des Motors und Schutz bei Störungen am Rollladen
- Auflaufschutz / Überlastabschaltung
- 20 h Gangreserve
| Funktionsübersicht: |
STANDARD* |
COMFORT* |
|
Unterputzgeräte MAXI
|
|
|
eW825 |
eW845-F |
|
Unterputzgeräte
|
eW810 |
eW830-F |
eW820 |
eW840-F |
|
Aufputzgeräte
|
eW910 |
eW930-F |
eW920 |
eW940-F |
| Rauchwarnmelderauswertung |
|
• |
|
• |
| Funkbedienbar |
|
• |
|
• |
| LC Display |
|
|
• |
• |
| autom. So-/Wi-Zeitumstellung |
|
|
• |
• |
* Alle Geräte für 23 mm oder 15 mm Gurtband erhältlich, ausser MAXI nur 23mm
(für Minigurtband 15mm wird die Typenbezeichnung um -M ergänzt.
| ARTIKEL-NR. |
TYP |
ARTIKEL-BEZEICHNUNG |
| 1001-000036 |
eW930-F |
eWICKLER Standard |
| 1001-000038 |
eW930-F-M |
eWICKLER Standard ? mini |
| |
TECHNISCHE DATEN |
| Verwendung |
Aufputz |
| Versorgungsspannung |
230 V ~ 50 Hz |
| Nennleistung (maximal) |
120 W |
| Standby Verbrauch |
= 0,5 W |
| Nenndrehmoment |
11 Nm |
| Nenndrehzahl |
32 U/min, geregelt |
| Zugleistung (maximal) |
45 kg |
| Gurtbandbreite |
23 mm (eW930-F) / 15 mm (eW930-F-M) |
| Wickelkapazität |
6,3 m (1 mm Gurtbandstärke) |
| zulässige Rollladenfläche * |
ca. 6 qm bei 5 kg/qm, ca. 3 qm bei 10 kg/qm |
| Kurzzeitbetrieb |
4 Minuten |
| Nachlaufweg |
< 0,2 U |
| Schutzklasse |
II |
| Schutzart |
IP20 |
| Gangreserve (bei Netzausfall) |
ca. 20 h |
| Abmessungen Gehäuse |
193 x 136 x 37 (H/T/B) |
| Befestigungslochabstand |
213 mm |
| Temperaturbereich |
+4 °C bis +40 °C |
| Frequenzbereich Alarmierung |
2,5 kHz bis 4,0 kHz |
| Sendefrequenz |
868,3 MHz |
| Sendeleistung |
max. 10 mW |
| Reichweite im Gebäude |
15 bis 20 m, abhängig von Bausubstanz |
| Reichweite Freifeld |
bis zu 200 m |
| anmeldbare Sender |
bis 50 |
* Höchstwerte, ohne Reserveanteil, ohne Reibungsverluste
